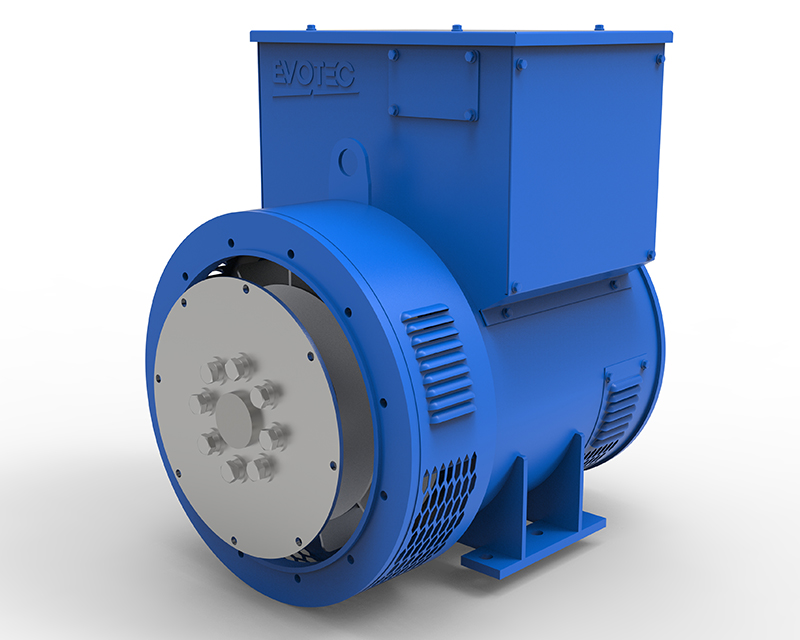

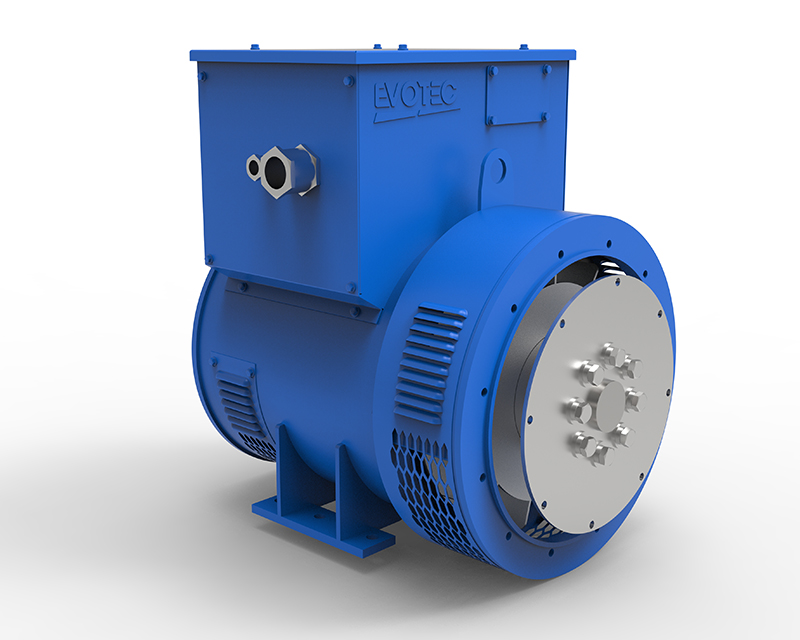

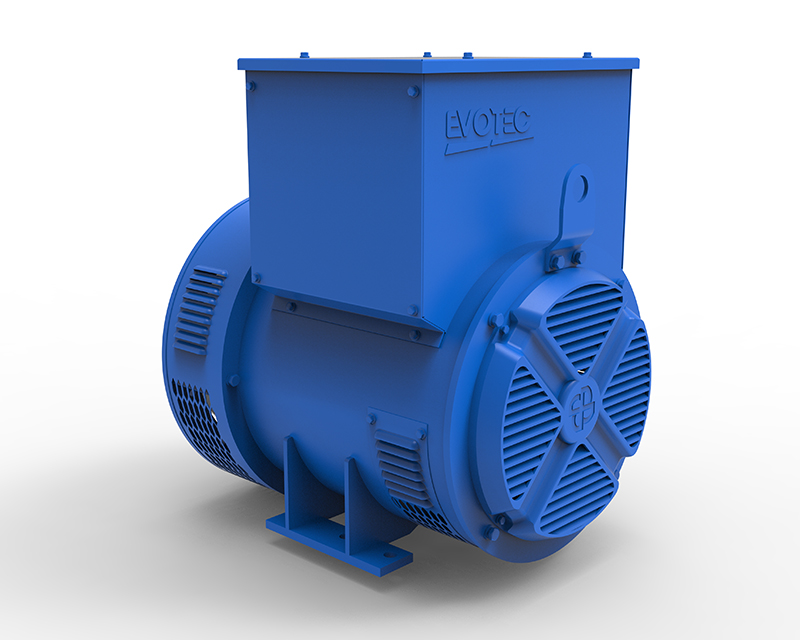

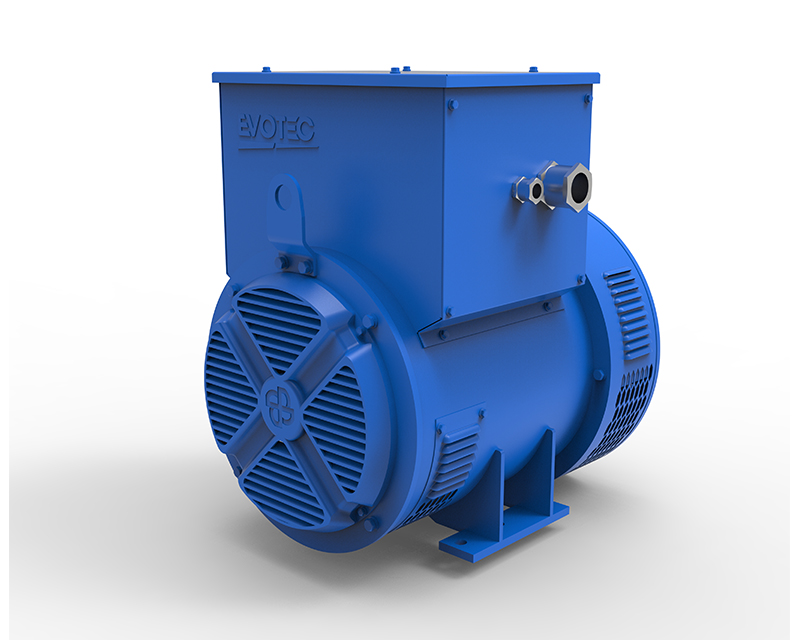

TCM228系列船用發電機
kVA范圍
42.5~150kVA
電壓范圍
400~480V
頻率
50/60Hz
極數
4/6
規格
功率：34KW-120KW
電壓：400V/480V
轉速：1500rpm/1800rpm
頻率：50Hz/60Hz
極數：4/6極
材料絕緣等級：H
防護等級：IP23
溫升：115K/45℃
選件
1.繞組溫度檢測儀（PT100）
2.繞組溫度保護用熱敏電阻（PTC）
3.軸承溫度檢測儀（PT100）
4.抗無線電干擾抑制器
5.并聯下垂電流互感器(CT)
6.手動電壓調節電位器
